Aufbau des Computermoduls "Feuerspuren im Satellitenbild - Dynamik von Ökosystemen"

Interaktive Aufgaben führen die Lernenden durch verschiedene thematische Bereiche, Quizfragen dienen zur Sicherung der Ergebnisse.

Computer als Werkzeug

Die Unterrichtseinheit "Feuerspuren im Satellitenbild - Dynamik von Ökosystemen" bedient sich der Möglichkeiten des Computers, um die Thematik durch Animation und Interaktion nachhaltig zu vermitteln. Darüber hinaus sind die durchgeführten Analysen und Manipulationen des Satellitenbildes nur mithilfe des Rechners umsetzbar. Dieser Umstand bringt den Schülerinnen und Schülern das Medium Computer nicht als reines Informations- und Unterhaltungsgerät, sondern auch als Werkzeug näher. Das Modul ist ohne weiteren Installationsaufwand lauffähig.

Das Computermodul - drei Teilbereiche

Das Computermodul gliedert sich in zwei inhaltliche Bereiche: die Einführung in das Thema und den Hauptteil der Bildberechnung. Darüber hinaus wird das Modul durch einen dritten zusätzlichen Bereich ergänzt, in dem durch Videos und Tutorials der Umgang mit dem Modul vorgestellt wird. Die aktivierten Bereiche werden auf der linken Leiste eingeblendet. Während der erste Teil einen ersten Einblick in die Thematik der Waldbrände liefert und eine übergeordnete Aufgabestellung benennt, setzt sich der Hauptteil aus verschiedenen Untersequenzen zusammen, in denen jeweils Aufgabenteile mit Fragestellungen sowie Info-Boxen mit Hintergrundinformationen enthalten sind. Den Abschluss der jeweiligen Untersequenzen bildet ein Quiz.

1. Einführung - Waldbrände

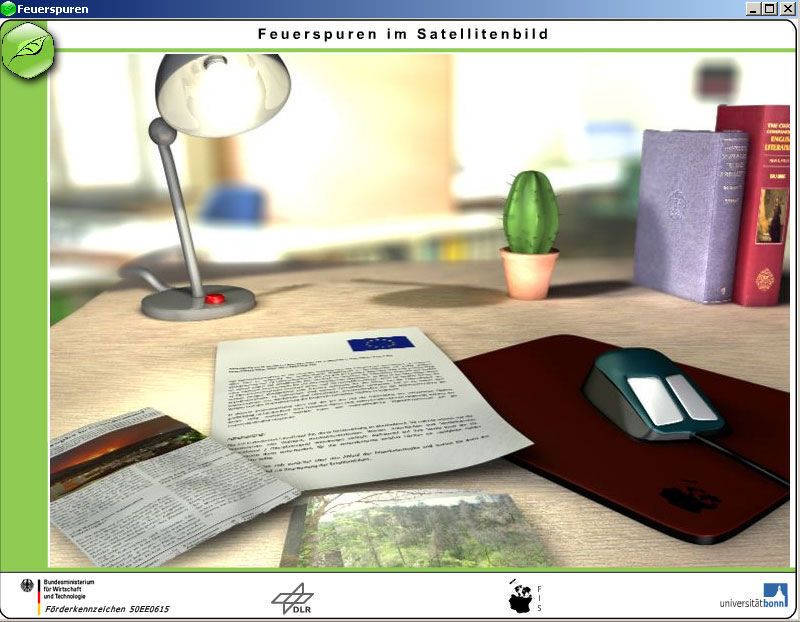

Startbildschirm des Computermoduls "Feuerspuren im Satellitenbild"
+Abb. 1: Startbildschirm

Der erste Teil des Moduls wird nach dem Start automatisch geladen. Zu Beginn ist ein Schreibtisch zu sehen, auf dem verschiedene Dokumente liegen (siehe Abbildung 1, zur Vergrößerung bitte anklicken). Die Schülerinnen und Schüler sollen sich nun nacheinander mit den drei dargestellten Dokumenten beschäftigen: einem Zeitungsartikel zu Waldbränden in Griechenland, Bildmaterial sowie der übergeordneten Aufgabestellung, die als Auftrag der EU-Kommission gestaltet ist. Durch Anklicken werden die jeweiligen Dokumente vergrößert. Nach der Bearbeitung der drei Materialien können die Jugendlichen durch Anklicken der virtuellen Computermaus in den Hauptteil des Moduls übergehen.

2. Hauptteil - Arbeit mit Satellitenbildern

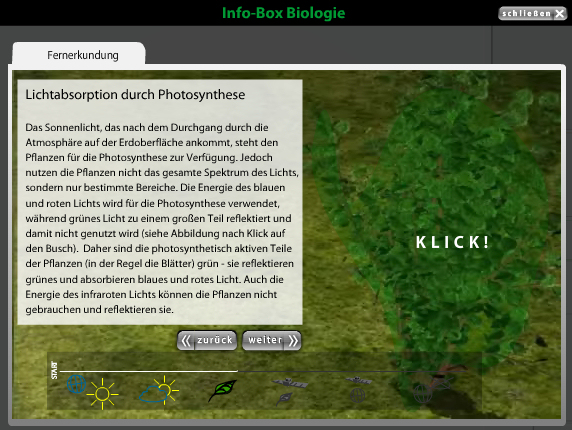

Info-Box im Computermodul "Feuerspuren im Satellitenbild"
+Abb. 2: Info-Box

Bildrechner

Der Hauptteil ist in vier Unterbereiche unterteilt. Der erste Teil beginnt mit einem kurzen Video über den Umgang mit dem Modul. Nun können die Lernenden ein Satellitenbild im roten und infraroten Kanal, eine Satellitenkarte sowie eine Nutzungskarte laden und sich die unterschiedlichen Pixelwerte im Bild anzeigen lassen. In der dazugehörigen Info-Box (siehe Abbildung 2) wird ihnen einführendes Wissen zur Satellitenfernerkundung vermittelt. Nachdem sie das Quiz erfolgreich bestanden haben, gelangen die Lernenden in einen weiterführenden Bereich des Hauptteils.

Vegetationsindex NDVI

Wieder werden die Schülerinnen und Schüler durch ein kleines Video in die Vorgehensweise eingewiesen. Hier können sie zwei Satellitenbilder, eins vor den Waldbränden mit einem nach den Waldbränden, vergleichen und für den jeweiligen Zeitpunkt ein Bild des Vegetationsindex "NDVI" (Normalized Difference Vegetation Index) berechnen. In der dazugehörigen Info-Box finden sie das dazu notwendige Wissen einfach und anschaulich erklärt. Auch hier schließt dieser Teil mit einem Quiz ab und leitet in den dritten Teil weiter.

Change Detection

Der dritte Teil unterscheidet sich optisch nicht vom zweiten, allerdings variieren Aufgabenstellung und Info-Box, indem sie vor allem die Berechnung des Unterschiedes (change detection) der beiden Bilder in den Vordergrund stellen. Die Lösung der Aufgaben und das Bestehen des Quiz leiten in den letzten Teil über.

Zeitreihenanalyse

Dem letzten Teil des Moduls wird erneut ein Video-Tutorial vorangestellt. In diesem Teil liegt der Fokus auf der Zeitreihenanalyse, mithilfe welcher die Lernenden nicht nur zwei Zeitpunkte miteinander vergleichen können, sondern Bilder zu mehreren unterschiedlichen Zeitpunkten. Dies ermöglicht ihnen eine umfassendere Analyse in Bezug auf die Feuerkatastrophe, aber auch zu jahreszeitlichen Schwankungen des Ökosystems. Ein abschließendes Quiz beendet das Modul mit einer Schlussnotiz.

3. Videos und Tutorials

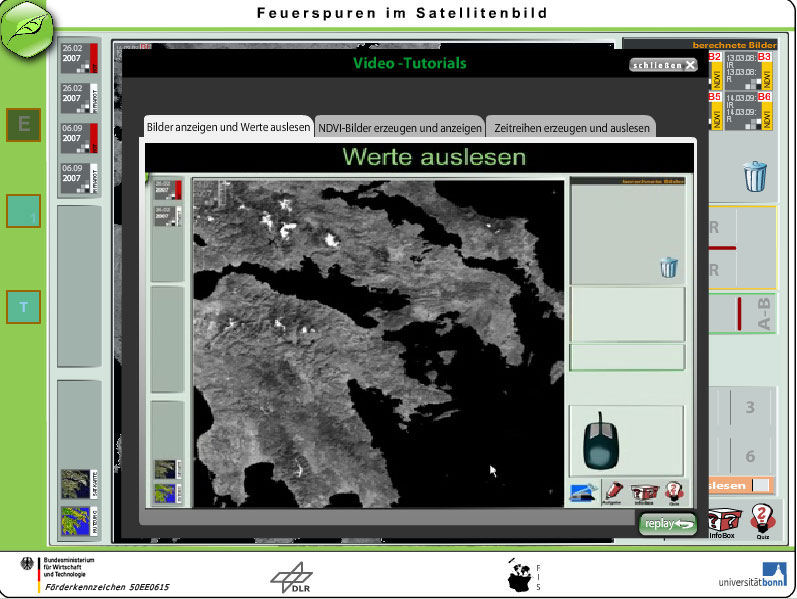

Tutorials zum Computermodul
+Abb. 3: Tutorials

Im Video und Tutorial-Teil können sich die Schülerinnen und Schüler zur Vorbereitung kurze Videos anschauen, um in ihrem Umgang mit dem Modul sicher zu werden. Mit jedem erfolgreich gelösten Arbeitsbereich wird ein weiteres Tutorial sichtbar, das von nun an jederzeit erneut angesehen werden kann. Die verschiedenen Tutorials lassen sich wie Karteikartenreiter am oberen Bildschirmrand anklicken (siehe Abbildung 3).

Navigation im Modul

Das Computermodul erlaubt auch, zwischen den zwei Hauptbereichen (Einführung und Bildrechner) zu springen. Zu Beginn ist die grüne Navigationsleiste am linken Rand noch leer. Erst nach Lesen der ersten Materialien wird das Icon für den jeweiligen Bereich sichtbar, sodass man später über die Navigationsleiste wieder dorthin zurück gelangen kann.
