Aufgabenteil im Computermodul "Lineare Funktionen: Pixel auf Abwegen"

Hier wird der Aufgabenteil des Computermoduls "Lineare Funktionen: Pixel auf Abwegen" mit den drei Bereichen Analyse, Funktion und Entzerrung genauer beschrieben.

Allgemeine Hinweise

Nach der Weiterleitung in diesen Bereich sind in der linken Navigationsleiste drei Felder zu erkennen, über welche die Bereiche 1, 2 und 3 frei anwählbar sind. Im Aufgabenteil sollen die Schülerinnen und Schüler den Kern des Problems der Driftverzerrung erfassen und können nun interaktiv arbeiten.

Bereich 1: Analyse

Hier stehen den Lernenden zwei Bilder zur Verfügung. Ein unverzerrtes Vergleichsbild und das verzerrte Bild, welches im Laufe der Vorgeschichte entstanden ist. Aufgabe ist es die Unterschiede in den Bildern genau zu definieren. Dabei hilft ihnen ein Tool, mit dessen Hilfe sie in beiden Bildern einen Bildausschnitt vergrößern können. Der Button "Aufgaben" öffnet ein Feld mit den drei innerhalb dieses Bereichs zu lösenden Aufgabenstellungen.

Unterrichtsmaterial "Analyse" zum Download

Bereich 2: Funktion

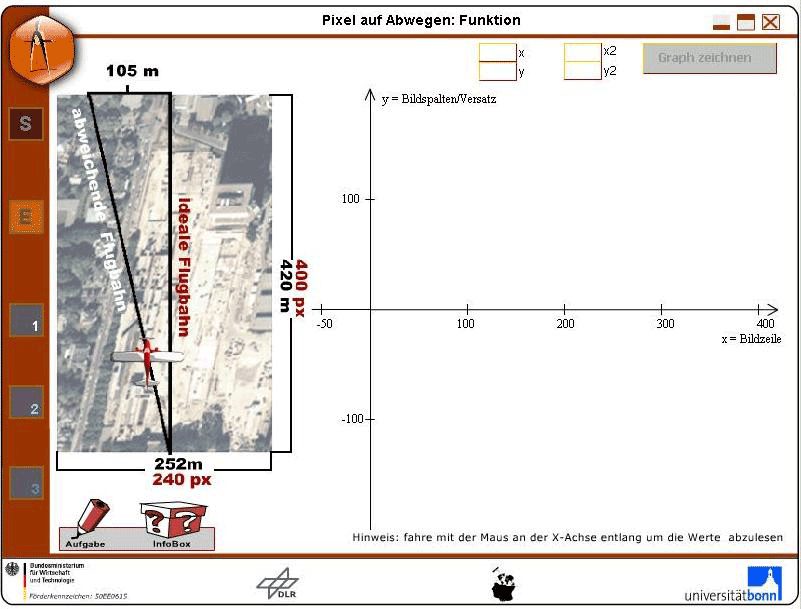

Schematische Darstellung von idealer und abweichender Flugbahn
+ Abb. 3: Flugbahnen

Im linken Bereich ist ein Schema abgebildet, welches alle für die Lösung der Aufgaben relevanten Angaben enthält (Abbildung 3, bitte auf den Platzhalter klicken). Ziel ist es, eine Aussage über die Anzahl der Bildspalten treffen zu können, um die die erste und die letzte Bildzeile im verzerrten Bild versetzt sind. Dazu muss der Betrag in Meter, um den das Flugzeug am Ende der Aufnahme abgewichen ist, in Pixel umgerechnet werden. Der Betrag in Bildspalten y, um den die erste, also oberste Bildzeile x versetzt ist, wird als Punkt A in das Graphenmodul auf der rechten Seite eingegeben. Punkt B setzt sich aus dem Versatz der letzten, also untersten, Bildzeile x2 um die Anzahl der Bildspalten y2 zusammen. Bei den Berechnungen wird eine Genauigkeit von zwei Nachkommastellen als ausreichend betrachtet.

Unterrichtsmaterial "Funktion" zum Download

Bereich 3: Entzerrung

Dieser Bereich dient der Überprüfung der aufgestellten Funktion. Sie kann unten links in die Felder eingetragen werden. Der Button "Bild entzerren" versetzt die Bildzeilen des verzerrten Bildes entsprechend der eingegebenen Funktion. Die richtige Funktionsgleichung führt auch zum richtigen Ergebnis.

Zur Überprüfung ist links noch einmal das verzerrte Bild dargestellt. Der Button mit den entgegengesetzten Pfeilen bietet die Möglichkeit, das unverzerrte Kontrollbild einzublenden. In diesem Bereich kann zum besseren Verständnis der Vorgänge auch experimentiert werden. Grundsätzlich führt eine erhöhte Steigung des durch die Funktionsgleichung beschriebenen Graphen zu einer stärkeren Verzerrung. Der y-Achsenabschnitt beschreibt einen Versatz des Bildes in positive oder negative Richtung. Das Programm beachtet dabei nur diskrete Werte. Kommastellen werden gerundet. So findet die Verschiebung nur in ganzen Pixelwerten statt.
