Die Lernumgebung zur Unterrichtseinheit "Urbane Strukturen"

Hier finden Sie Hinweise zum Aufbau der Lernumgebung "Urbane Strukturen: Städte der Welt aus der Luft begreifen". Die Abbildungen veranschaulichen die Funktionen und interaktiven Übungen zu den Themenfeldern "Stadtmodelle unterschiedlicher Kulturräume" sowie "Kantendetektion von Stadtstrukturen".

Aufbau und Einsatz der Lernumgebung

Computereinsatz und technische Voraussetzungen

Die Unterrichtseinheit "Urbane Strukturen" bedient sich der Möglichkeiten des Computers, um die Thematik durch Animation und Interaktion zu vermitteln. Den Lernenden wird der Computer nicht als reines Informations- und Unterhaltungsgerät, sondern als nützliches Werkzeug nähergebracht.

Die interaktive Lernumgebung ist ohne weiteren Installationsaufwand lauffähig. Auf Windows-Rechnern wird das Modul durch Ausführen der Datei "StaedteWelt.exe" geöffnet. Unter anderen Betriebssystemen wird die Datei "StaedteWelt.html" in einem Webbrowser geöffnet. Hierfür wird der Adobe Flash Player (kostenloser Download) benötigt. Wichtig ist in beiden Fällen, dass die heruntergeladene Ordnerstruktur erhalten bleibt.

Eigenschaften und Nutzerführung

+Abb. 1: Einführung

Der jeweils aktivierte Bereich wird auf der unteren Leiste der Lernumgebung eingeblendet. Während der erste Teil einen Einblick in die Thematik liefert und eine übergeordnete Aufgabenstellung benennt, gliedert sich der Rest des Moduls in zwei Sequenzen: Der erste Teil bietet Hintergrundinformationen zum Thema. Im zweiten Teil werden die Schülerinnen und Schüler aktiv und wenden eigenständig Bildbearbeitungsmethoden zur Lösung von entsprechenden Aufgaben an.

Den Abschluss eines jeden Bereichs bildet ein Quiz. Erst nach dem Bestehen dieser kleinen Übung wird der folgende Teil der Lernumgebung zugänglich und erscheint in der Seitenleiste. Danach ist auch ein Springen zwischen den Teilbereichen möglich.

Inhalte im Überblick

Einleitung

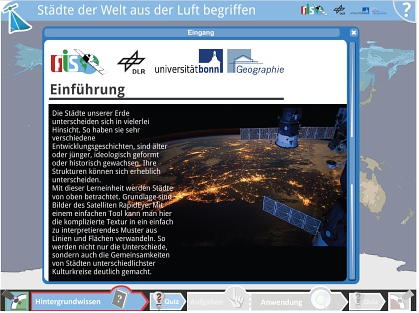

Der erste Bereich des Moduls wird nach dem Start automatisch geladen. Nach dem Start des Lernmoduls sehen die Schülerinnen und Schüler den Einführungstext, der sie über den Inhalt und den Aufbau informiert. Im Hintergrund ist eine Aufnahme von der ISS der Erde bei Nacht zu sehen. Deutlich sichtbar sind die beleuchteten Flächen der Großstädte.

+Abb. 2: Stadttypen

Hintergrundwissen zu den Stadttypen

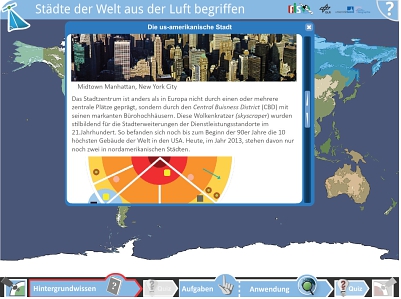

Nachdem das Fenster weggeklickt wurde, erscheint eine Weltkarte, bei der vier Länder blau hervorgehoben sind (Abbildung 2). Klickt man mit der Maus in eines dieser Länder, so öffnet sich ein Fenster mit Hintergrundwissen zu den einzelnen Stadttypen. Die USA steht dabei für den US-amerikanischen, Deutschland für den mitteleuropäischen, Brasilien für den südamerikanischen und Russland für den Stadttypus der ehemaligen sozialistischen Länder.

Die vier Informationsfenster sind so aufgebaut, dass in einem Eingangstext ein Überblick über den historischen Kontext und die markanten Merkmale des jeweiligen Stadttyps gegeben wird. So werden unter anderem beim US-amerikanischen Typus auf den Central Business Districht (CBD) und den schachbrettartigen Grundriss, beim südamerikanischen auf die Plaza und die ausgeprägte ethnische Segregation mit Elendsvierteln, beim mitteleuropäischen auf die Altstadt und die Widerspiegelung von Machtstrukturen wie feudale Schlossanlagen, beim sozialistischen wiederum auf Magistralen und Großwohnsiedlungen hingewiesen.

Die Erläuterungen werden durch ein Schrägluftbild, eine Tabelle zur morphogenetischen, funktionalen und sozialen Gliederung, und ein schematisches Stadtmodell unterstützt. Ein Quiz (siehe Musterlösungen) fragt das Gelesene ab und beendet den ersten Teil der Lerneinheit.

Anwendung der Kantendetektion

Im zweiten Modulteil sollen die Schülerinnen und Schüler eine Methodik der Geographie, die Fernerkundung, anwenden. Es geht hier darum, vier Bilder des RapidEye-Satelliten zu bearbeiten, um verschiedene Aufgaben zu lösen. Zunächst sollen sich die Lernenden einen visuellen Eindruck verschaffen und die räumliche Struktur der abgebildeten Stadt beschreiben. Anschließend können sie die Filterfunktion anwenden. Diese nennt sich Edge Detection (Kantendetektion) und dient dazu, Ecken und Kanten auf einem Satellitenbild hervorzuheben. Aus einem Echtfarbenbild wird so ein Graustufenbild, bei dem Linienobjekte weiß und flächenhafte Objekte dunkel dargestellt werden. Dies erleichtert die Erkennung von Stadtstrukturen, die von Straßen, Gebäuden und Plätzen geprägt sind. D

ie Schülerinnen und Schüler erläutern nun die Unterschiede im Vergleich zum ursprünglichen Satellitenbild. Abschließend erörtern sie, welche Stadt welchem Kulturraum angehören könnte und vergleichen ihr Ergebnis mit dem Idealtyp aus dem Hintergrundwissen. Welche Gemeinsamkeiten und Unterschiede könnte es geben?

Echtfarbenbilder und kantengefilterte Bilder

+Abb. 3: Echtfarbenbilder und kantengefilterte Bilder

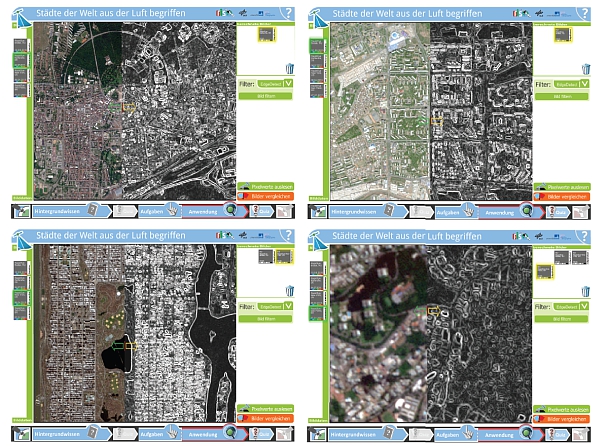

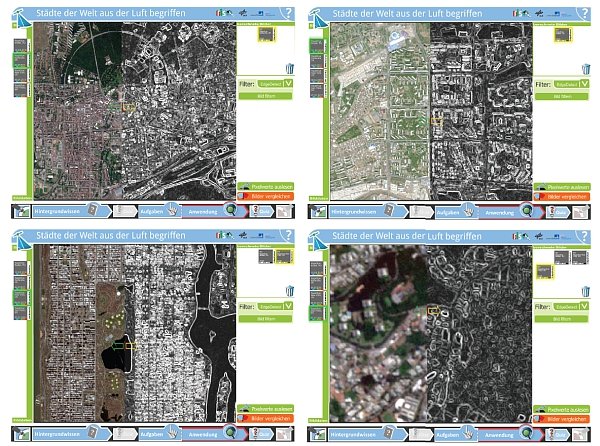

Im Bearbeitungsfenster (Abbildung 3) befinden sich die Satellitenbilder von Karlsruhe, Bratsk (Russland), New York und São Paolo am linken und die Filterfunktion am rechten Rand. Fährt man mit der Maus über eines der Bilder und "greift" es, kann man das Bild in das große Feld ziehen. Nach der Betrachtung klickt man auf "Bild filtern" und führt so die Edge Detection aus. Im Bereich "Berechnete Bilder" werden die Ergebnisse abgelegt. Ist der Speicher voll, müssen ältere Bilder gelöscht werden. Zusätzlich kann man das Echtfarbenbild und das gefilterte Bild gleichzeitig in das große Feld ziehen und mit "Bilder vergleichen" zwischen den beiden Bildern hin- und herwechseln.

Abbildung 3 zeigt jeweils das Echtfarbenbild und das gefilterte Bild übereinandergelegt. Zunächst wird deutlich, dass die Satellitenbilder zwar eine vergleichsweise hohe räumliche Auflösung von 5 Metern besitzen, diese jedoch nicht ausreicht, um urbane Details wie kleinere Häuser erkennen zu können. Die Qualität ist ebenfalls unterschiedlich. So wirkt das Bild von São Paolo "unscharf". Dies liegt daran, dass zuvor schon ein Filter drüber laufen musste, um atmosphärische Störungen und Wolken zu entfernen. Ein bekanntes Problem in der Fernerkundung der Äquatorregionen.
