Inhalte des Computermoduls "Was sieht ein Satellit?"

Hier wird der Aufgabenteil mit den drei Bereichen Einführung, Satellit und "unsichtbares" Licht genauer beschrieben.

Einführung - Alles was wir sehen

Reflexion

Im ersten Teil des Lernmoduls werden die Schülerinnen und Schüler zunächst in die Thematik der Reflexion eingeführt. Nachdem sie das Lernprogramm starten, sehen sie zunächst eine relativ dunkle Bildschirmoberfläche. Um die Bedeutung des Lichts hervorzuheben, werden die Lernenden zunächst aufgefordert das Licht anzuschalten. Erst nach Einschalten aller relevanten Geräte (Licht, Kamera und Bildschirm) funktioniert der Versuch. Die Kamera lässt sich mit dem Mauszeiger ansteuern und entlang der Schiene hin- und herbewegen. Indem die Schülerinnen und Schüler mit dem virtuellen Professor spielerisch einen Versuch durchführen, erfahren sie, wie verschieden die Objekte auf dem Tisch - ein Kaktus, eine Chilischote, ein Hühnerei und eine schwarze Arbeitsunterlage - das Licht der Lampe reflektieren. Auf dem Bildschirm können sie nachvollziehen, in welchem Wellenlängenbereich des sichtbaren Lichts ein Objekt sehr viel beziehungsweise sehr wenig reflektiert. So können die Lernenden den Zusammenhang zwischen Objektfarbe und Höhe der Reflexion in den verschiedenen Wellenlängenbereichen herleiten.

Absorption

Um den Begriff der Absorption näher zu verdeutlichen, ist als Besonderheit eine schwarze Arbeitsunterlage integriert. Die Lernenden sollen zu der Frage angeregt werden, warum auf dem Bildschirm keine Ausschläge zu erkennen sind, wenn sich die Kamera über der Arbeitsunterlage befindet.

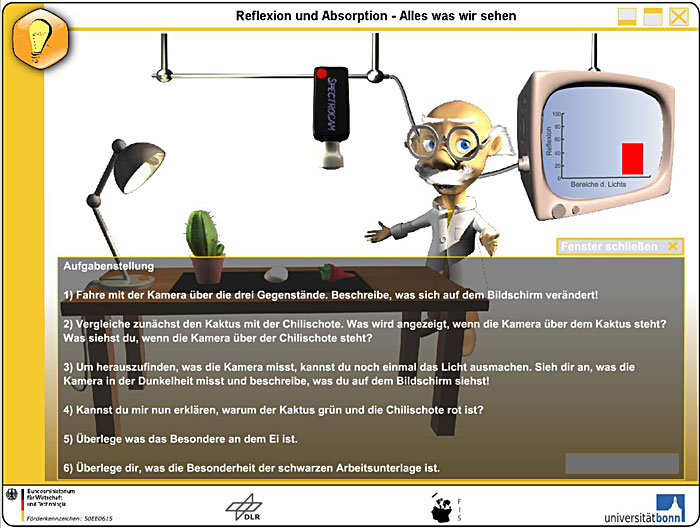

Screenshot aus Computermodul mit Aufgabenstellungen
+Abb. 2: Aufgabenteil

Die Fragen, die sich unter "Aufgabe" finden, geben Arbeitshinweise zur Versuchsdurchführung (Abbildung 2, zum Vergrößern anklicken). Zur Überprüfung und Festigung des Gelernten ist ein Test integriert, den man über einen Button unten rechts im Bild erreicht (Box mit Fragezeichen).

Zweiter Bereich: Satellit

Aufnahme der Erdoberfläche

Im zweiten Modulteil soll das Wissen aus dem virtuellen Labor übertragen werden. Ziel ist es, grundsätzlich die Funktionsweise eines Satelliten zu verstehen. Die Schülerinnen und Schüler erfahren, dass Satelliten die Erdoberfläche ähnlich aufnehmen wie zuvor die Kamera die Gegenstände auf dem Tisch im Labor.

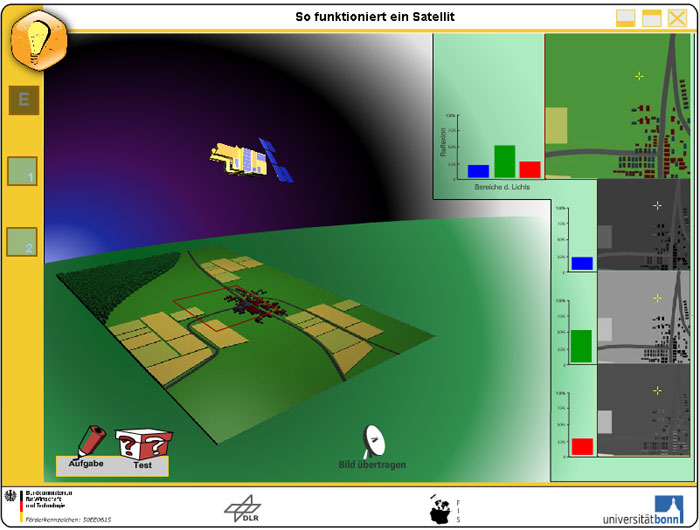

Screenshot: Satellit fliegt über eine virtuelle Landschaft
+Abb. 3: Satellitenflug

Ein Satellit misst vergleichbar einer Kamera beziehungsweise eines Spektroradiometers die von der Erdoberfläche reflektierte Strahlung. Darüber hinaus sollen die Schülerinnen und Schüler erfahren, dass die gemessenen Reflexionssignale zu Bildinformation verarbeitet werden können. Die Moduloberfläche des zweiten Teils zeigt zu Beginn eine skizzierte Landschaft über die ein Satellit hinweg fliegt (Abbildung 3). Am Boden zeigt ein rotes Quadrat an, welchen Ausschnitt der Satellit aktuell aufnimmt.

Visualisierung

Die Lernenden können mit dem Button "Bild übertragen" den aktuellen Ausschnitt der Landschaft visualisieren. Zur Förderung der visuellen Kompetenzen sowie der Sprachkompetenzen werden die Schülerinnen und Schüler dazu aufgefordert die Landschaft zu charakterisieren. Die Bilddarstellung erfolgt im rechten Teil des Bildschirmfensters über ein Farbbild und drei Grauwertbilder. Neben dem Farbbild wird für die Wellenlängenbereiche Blau, Grün und Rot das jeweilige Grauwertbild eingeblendet.

Links neben den Bildern ist als zusätzliche Informationsquelle ein Diagramm integriert, in welchem für jedes Bildpixel die Höhe der Reflexion in den drei Wellenlängenbereichen angezeigt wird. Abschließend sollen sich die Lernenden mit der Frage beschäftigen, wie ein Satellit Bilder der Erdoberfläche erzeugt und wie ein Farbbild entsteht.

Dritter Bereich: "unsichtbares" Licht

Elektromagnetisches Spektrum

Im dritten und letzten Teil des Lernmoduls erfolgt eine Erweiterung in der Betrachtung des elektromagnetischen Spektrums: Lernende können sich darüber informieren, dass das Spektrum auch aus weiteren Wellenlängenbereichen besteht. Einige dieser Bereiche des elektromagnetischen Spektrums können vom Satelliten bei der Bilderzeugung zusätzlich genutzt werden.

Farbige Satellitenbilder

Entsprechend enthält der dritte Modulteil statt einer schematischen Landschaftsskizze ein hochaufgelöstes Satellitenbild als Grundlage. Ähnlich wie im vorherigen Kapitel kann ein Bild übertragen und visualisiert werden. Der Unterschied besteht darin, dass neben den drei Wellenlängenbereichen des sichtbaren Lichts ein vierter Kanal aus dem Bereich des Infraroten Lichts zur Verfügung steht.

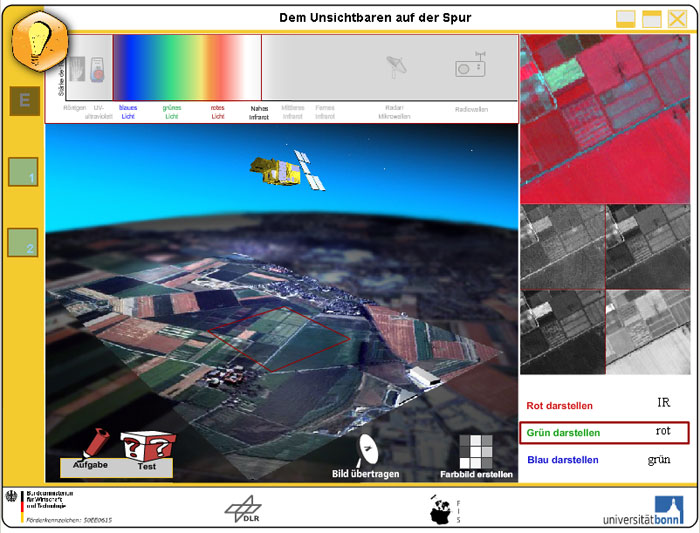

Screenshot Entstehung farbiger Satellitenbilder
+Abb. 4: Farbspektrum

Die Lernenden können somit aus den vier Kanälen drei auswählen und zur Erstellung eines Farbbildes jedem Kanal eine der Farben Rot, Grün oder Blau zuweisen (Abbildung 4). Durch Mausklick in das Farbbild am rechten oberen Bildschirmrand werden die Reflexionswerte für die einzelnen Wellenlängenbereiche angezeigt. Sie erscheinen als Kurve im elektromagnetischen Spektrum am oberen Bildschirmrand. Über die Kombination der Informationen sollen die Lernenden sich mit dem Begriff Falschfarbenbild auseinandersetzen und erklären können, warum zum Beispiel bei der Kanalkombination Infrarot - Rot - Grün die Vegetationsflächen im Farbbild rot dargestellt werden.
