1. Stunde: Steigung einer Geraden aus Verkehrszeichen entwickeln

Schilder, die vor gefährlichen Steigungen im Straßenverkehr warnen, dienen als anschauliches Beispiel, um die Schülerinnen und Schüler an die Thematik heranzuführen.

Voraussetzungen

Die Schülerinnen und Schüler sollten bereits den Zusammenhang der direkten Proportionalität und deren Darstellung in Form von Tabellen und Graphen wiederholt und den Begriff lineare Funktion kennen gelernt haben. Die Unterrichtseinheit selbst beinhaltet sechs Online-Arbeitsblätter, die mit jedem Internet-Browser (zum Beispiel Internet Explorer oder Mozilla) dargestellt werden können. Damit die mit GeoGebra erzeugten dynamischen Veranschaulichungen realisiert werden können, muss Java 1.4.2 (oder höher) auf den Rechnern installiert und Javascript aktiviert sein.

Erarbeitung des Begriffs der Steigung

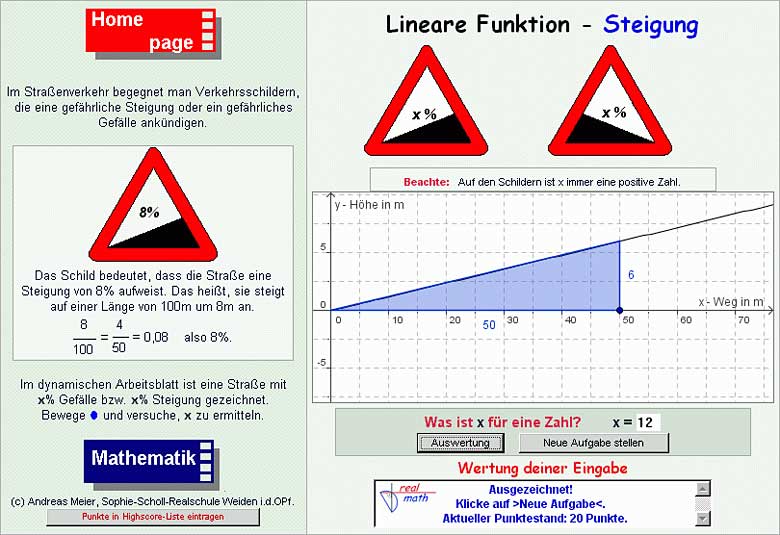

Screenshot von Online-Arbeitsblatt 1: Geogebra-Applet und Verkehrsschilder (Steigungen und Gefälle)
+Arbeitsblatt 1

Reale Ausgangssituation und mathematische Bezüge

"Im Straßenverkehr begegnet man Verkehrsschildern, die eine gefährliche Steigung oder ein gefährliches Gefälle ankündigen." In der Einleitung des ersten dynamischen Arbeitsblatts (Abb. 1, Platzhalter bitte anklicken) wird der Bezug zur Erfahrungswelt der Schülerinnen und Schüler hergestellt. Anhand eines konkreten Beispiels - ein Verkehrsschild, das die Steigung von 8 Prozent anzeigt - wird der mathematische Zusammenhang erläutert. "Das Schild bedeutet, dass die Straße eine Steigung von 8 Prozent aufweist. Das heißt, sie steigt auf einer Länge von 100 Metern um 8 Meter an." Diesem Text folgt die mathematische Schreibweise des Zusammenhangs:



Formel

Vertiefung durch weitere Beispiele

Im weiteren Unterrichtsverlauf kann nun die Lehrkraft unterschiedliche Verkehrsschilder mit Steigungen und Gefällen von 8 Prozent, 9 Prozent und 12 Prozent verwenden (folienvorlagen_steigungen.pdf). Dazu sollte die Lehrkraft diese Verkehrschilder auf eine Folie drucken. Nun können die Schülerinnen und Schüler jeweils den zugehörigen Zusammenhang und die mathematische Formulierung verbal wiedergeben. Beispiel: Ein Verkehrszeichen zeigt ein gefährliches Gefälle von 12 Prozent. Die Schülerformulierung könnte dann beispielsweise lauten: "Das Schild bedeutet, dass die Straße ein Gefälle von 12 Prozent aufweist. Das heißt, sie fällt auf einer Länge von 100 Metern um 12 Meter." Oder mathematisch ausgedrückt:

Formel


Verständnis durch Variation

Nach der Klärung unterschiedlicher Verkehrsschilder folgt die Bearbeitung von Online-Arbeitsblatt 1. Durch Experimentieren mit dem Funktionsgraphen können die Lernenden den Wert für x in einem Verkehrsschild ermitteln. Die Aufgabe ist wie folgt gestellt: "Im dynamischen Arbeitsblatt ist eine Straße mit x Prozent Gefälle beziehungsweise x Prozent Steigung gezeichnet. Bewege den blauen Punkt und versuche, x zu ermitteln." Dabei ist zu beachten, dass auf den Verkehrsschildern x stets eine positive Zahl ist.

Punktestand zur Kontrolle

Mit dem Button "Auswertung" können die Schülerinnen und Schüler ihre Eingabe überprüfen, mit dem Button "neue Aufgabe stellen" erstellt ein Zufallsgenerator einen weiteren Straßenverlauf. Die Klasse soll nun die per Zufallsgenerator erstellten Aufgaben lösen und dabei je mindestens 299 Punkte erreichen. Durch Beobachtung kann die Lehrkraft am erreichten Punktestand sehr schnell erkennen, wer noch Hilfe benötigt. So ist es möglich, die Schülerinnen und Schüler gezielt anzusprechen.

Zusammenfassung der Ergebnisse und Lernzielkontrolle

Anhand des Arbeitsblatts (geradensteigung_ab.pdf) werden die bisherigen Erkenntnisse schriftlich festgehalten und um die mathematische Komponente der Gleichung von Ursprungsgeraden erweitert. Hier ein Beispieleintrag (vergleiche "geradensteigung_lsg.pdf"):

Formel


Nach der gemeinsamen Besprechung des ersten Beispiels können die weiteren als Lernzielkontrolle eingesetzt und von den Schülerinnen und Schülern in Partnerarbeit behandelt werden. Schülerstatements mit Erklärungen und Zusammenfassungen sowie eine mögliche Korrektur der Schülererklärungen durch die Lehrkraft beschließen diese Unterrichtsphase.

Aufgabenvariation und Anwendung

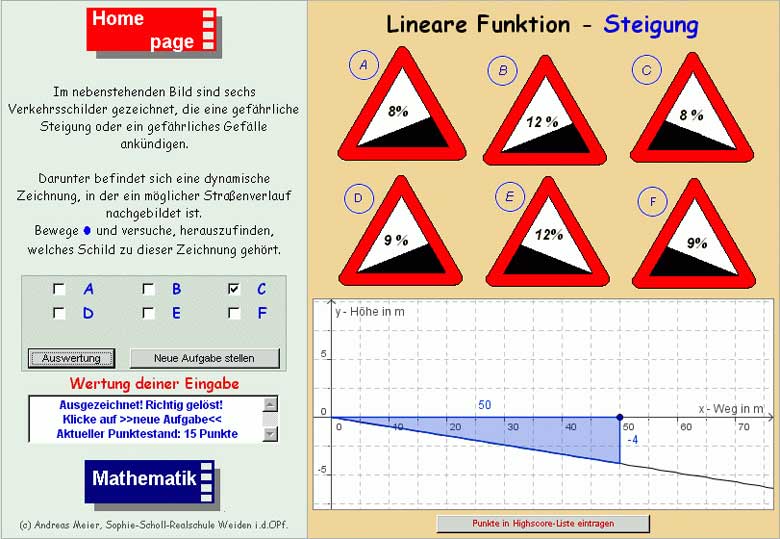

Screenshot von Online-Arbeitsblatt 2: Geogebra-Applet und Verkehrsschilder (Steigungen und Gefälle)
+Arbeitsblatt 2

Online-Arbeitsblatt 2 (Abb. 2) greift alle im bisherigen Unterrichtsverlauf gemachten Erfahrungen auf und führt sie zusammen. Wieder geht es um Straßenverläufe, Steigung und Gefälle. Nun sind die sechs Verkehrsschilder, die zu Unterrichtsbeginn anhand einer Overhead-Folie analysiert wurden, in das Web-Arbeitsblatt integriert. Im dynamischen GeoGebra-Applet ist ein möglicher Straßenverlauf nachgebildet. Die Aufgabe für die Schülerinnen und Schüler besteht darin, den Straßenverlauf dem jeweiligen Straßenschild zuzuordnen. Mit dem Button "Auswertung" wird die Eingabe überprüft, mit dem Button "neue Aufgabe stellen" entsteht per Zufallsgenerator ein weiterer Straßenverlauf. Ziel sollte es sein, möglichst viele Punkte zu erreichen. Mit diesem Wettbewerb endet die Unterrichtsstunde.
