Neben- und Scheitelwinkel: Voraussetzungen, Einführung, Zusammenfassung und Beweis

Die Schülerinnen und Schüler erarbeiten die Zusammenhänge von Neben- und Scheitelwinkeln an sich schneidenden Geraden.

Voraussetzungen

Fachliche Voraussetzungen

Die Schülerinnen und Schüler sollten bereits erste Kenntnisse über Winkel und deren Größe und Bezeichnung besitzen. Beispielhafte Aufgaben für die Grundlegung dieser Kenntnisse finden sich auf der Webseite des Autors.

Technische Voraussetzungen

Die Unterrichtseinheit selbst beinhaltet vier Online-Arbeitsblätter, die mit jedem Internet-Browser (zum Beispiel Internet Explorer oder Mozilla) dargestellt werden können. Damit die dynamischen Veranschaulichungen realisiert werden können, muss Java 1.4.2 (oder höher) auf den Rechnern installiert und Javascript aktiviert sein.

Einführung

Aufbau und Funktion des Arbeitsblatts

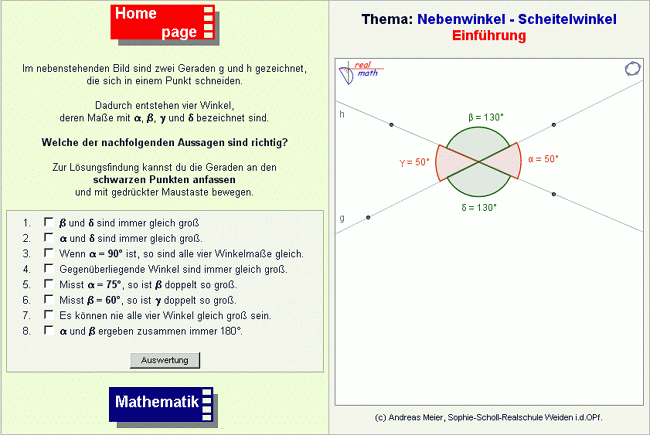

Das erste Arbeitsblatt dient der Erarbeitung der Zusammenhänge von Neben- und Scheitelwinkeln an sich schneidenden Geraden. Es beinhaltet zwei unterschiedliche Elemente. Zum einen eine mit GeoGebra erzeugte, dynamische geometrische Darstellung, zum anderen eine interaktive Aufgabenstellung: Anhand der dynamischen Darstellung sollen die Schülerinnen und Schüler vorgegebene Aussagen über Neben- und Scheitelwinkel per Klick als richtig oder falsch kennzeichnen (Abb. 1, Platzhalter bitte anklicken). Die Auswahl der Aussagen beinhaltet zum einen ganz konkrete Aussagen, wie zum Beispiel "Misst alpha = 75 Grad, so ist beta doppelt so groß", deren Wahrheitsgehalt anhand eines speziellen Beispiels ermittelt werden kann. Ferner gibt es Aussagen, wie "beta und delta sind immer gleich groß", deren Wahrheitsgehalt zwar durch zahlreiche Beispiele belegt, aber letztlich ohne mathematischen Beweis nicht verifiziert werden kann. In zwei der Aussagen werden Sonderfälle der Beziehung zwischen Neben- und Scheitelwinkeln angesprochen:
  • Wenn ein Winkel 90 Grad misst, sind alle vier Winkel maßgleich.
  • Misst ein Winkel 60 Grad, so ist sein Nebenwinkel doppelt so groß.

Auswertung

Haben die Schülerinnen und Schüler alle Aussagen mithilfe des dynamischen Arbeitsblatts untersucht, so können sie nach dem Ankreuzen der wahren Aussagen mit einem Klick auf den Button "Auswertung" ihre Resultate überprüfen lassen. Sind alle richtigen Aussagen gefunden, wird dies in einem Popup-Fenster bestätigt und unterhalb der dynamischen Zeichnung erscheint eine Zusammenfassung.

Zusammenfassung und Beweis

Abschluss der Erarbeitungsphase

Im nächsten Unterrichtsschritt stellt ein Schülerpaar im Plenum anhand des per Beamer projizierten Online-Arbeitsblatts sein Ergebnis vor. Die Lernenden sind dabei angehalten, ihre Ergebnisse zu begründen und etwaige Rückfragen ihrer Mitschüler zu beantworten. Auf dem "klassischen" Arbeitsblatt (neben_scheitelwinkel.pdf) werden nun die Bezeichnungen Neben- und Scheitelwinkel festgehalten und der allgemeine Beweis der Zusammenhänge ergänzt. Die Schülerinnen und Schüler übernehmen diesen Eintrag in ihr Arbeitsblatt. Damit ist die erste Phase der Unterrichtsstunde - die erarbeitende Phase - abgeschlossen.

Fortführung des Themas

Das Thema Neben- und Scheitelwinkel ist allerdings damit noch nicht als abgeschlossen anzusehen, da mit der Formulierung und dem Beweis des Zusammenhangs keineswegs sichergestellt ist, dass die Schülerinnen und Schüler den Zusammenhang verstanden haben und dessen Bedeutung abschätzen können. Um das zu gewährleisten, sollten sich eine Reihe von unterschiedlichen Übungen anschließen, anhand derer die Kenntnisse vertieft und kontrolliert werden können.
