Fachlicher Kommentar: Leuchtstoffröhren

Allgemeine Informationen zu Energiesparlampen und Leuchtstoffröhren und dazu, wie diese UV-Licht in sichtbares Licht verwandeln

Energieniveau-Schema des Quecksilberatoms

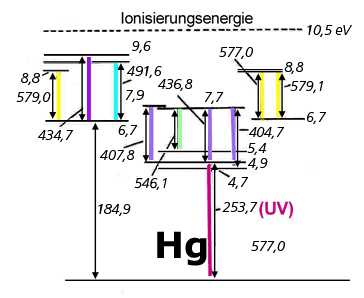

Energieniveau-Schema von Quecksilber (vereinfacht)
+Abb. 1: Energieniveau-Schema von Quecksilber (vereinfacht)

Leuchtstoffröhren sind Gasentladungslampen, in denen Quecksilberatome beim Quecksilberdampfdruck von einigen mikrobar durch Elektronenstoß zum Leuchten angeregt werden. Abb. 1 zeigt vereinfacht das Energieniveau-Schema eines Quecksilberatoms (nach einer Versuchsbeschreibung zum Franck-Hertz-Versuch der Firma NEVA, jetzt ELWE). Die waagerechten Linien repräsentieren Energieniveaus, deren Energie relativ zum Grundzustand in Elektron-Volt (eV) angegeben ist. Die senkrechten Doppelpfeile stehen für mögliche Quantenübergänge ("Elektronensprünge") zwischen diesen Energieniveaus. Die Zahlenwerte geben die Wellenlängen des bei diesen Übergängen emittierten Lichts in Nanometern (nm) an.

Leuchtstoffe wandeln UV-Licht in sichtbares Licht um

Die Übergänge, welche die Emission von sichtbarem Licht zur Folge haben, sind entsprechend farbig gekennzeichnet. Die intensivste Linie im Quecksilberspektrum ist jedoch die zum 4,9 eV-Übergang gehörende Linie im ultravioletten Spektralbereich (UV). Damit ihre Energie nicht ungenutzt in die durch Absorption im Glas stattfindende Erwärmung der Lampe verloren geht, kleidet man die Innenseite der Leuchtstoffröhre mit sogenannten Leuchtstoffen aus. Diese können zum Beispiel aus Sulfiden, Silikaten oder Wolframaten bestehen. In den Leuchtstoffen wird das UV-Licht der Wellenlänge 253,7 nm in sichtbares Licht umgewandelt, dessen spektrale Zusammensetzung sich in weiten Grenzen durch die Wahl der Leuchtstoffe an den Verwendungszweck anpassen lässt. Um für das menschliche Auge den Eindruck weißen Lichts zu erzeugen, wird der im Quecksilberspektrum komplett fehlende Rotanteil auf diese Weise erzeugt. Informationen über das zugrunde liegende physikalische Prinzip findet man bei einer Internetrecherche über die Suchbegriffe "Stokes-Shift" oder "Stokesverschiebung".

  • Wikipedia: Stokes-Shift
    Informationen zur Entdeckung und Beschreibung der Stokesverschiebung auf der Webseite der freien Online-Enzyklopädie

Höhere Lichtausbeute in Energiesparlampen

Letztlich entsteht im Leuchtstoff aus einem hochenergetischen UV-Photon ein energieärmeres sichtbares Photon. Die entsprechende Differenzenergie verbleibt im Leuchtstoff und erwärmt diesen. Abgesehen von der Elektrodenerwärmung ist das beinahe der gesamte Energieverlust in solchen Lampen. Leuchtstofflampen wandeln fast die Hälfte der aufgenommenen elektrischen Energie in sichtbares Licht um. Bei Glühlampen liegt dieser Anteil unter 10 Prozent (Dieter Meschede: Gerthsen Physik, Springer-Verlag, Berlin und Heidelberg, 2006).

Energiesparlampen im Vergleich

Die Darstellung in Abb. 2 dient dem qualitativen Vergleich der Spektren einiger Energiesparlampen und einer Quecksilberlampe. Im Quecksilberspektrum (5) erkennt man die stärksten der im Schema von Abb. 1 markierten sichtbaren Spektrallinien (a bis e). Man findet diese auch in den Spektren 1 bis 4. Alle zusätzlichen Linien und Farbbereiche in diesen Spektren sind Ergebnisse der Umwandlung des UV-Lichts in sichtbares Licht, die in den Leuchtstoffen stattfindet.

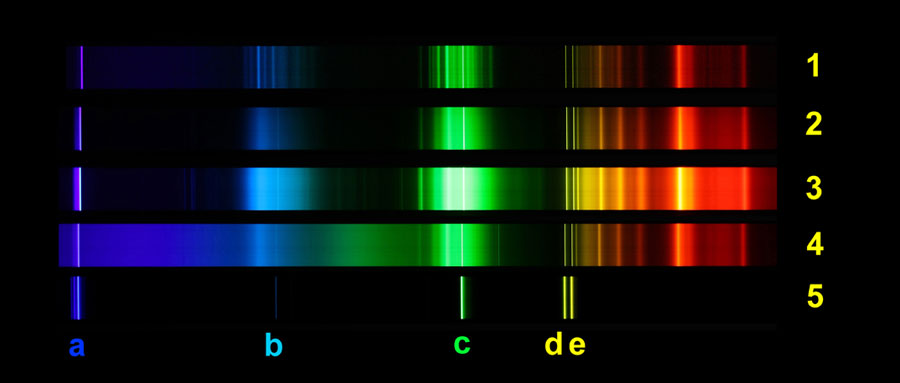

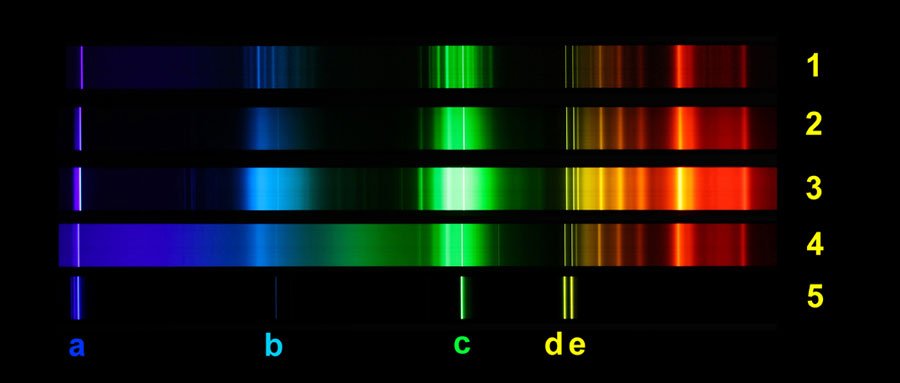

konventionelle "Leuchtstoffröhre" (1), Energiesparlampen (2-4), Quecksilber-Spektrum (5)
+Abb. 2: "Leuchtstoffröhre" (1), Energiesparlampen (2-4), Quecksilberspektrum (5)

Das oberste Spektrum (1) gehört zu einer konventionellen Leuchtstoffröhre langer Bauform, wie sie bereits seit vielen Jahrzehnten verwendet wird. Das zweite und das dritte Spektrum stammt jeweils von einem modernen "Billigprodukt" (Spektrum 2: IKEA-Modell GA607N1961 0844, 7W; Spektrum 3: Baumarktprodukt DekoLight, 7W), das vierte dagegen von einem Markenprodukt (Philips Genie CDL 695, 18W). Der Vergleich von Spektrum 1 mit den Spektren 2 bis 4 zeigt unmittelbar, dass Energiesparlampen keine Erfindung des 21. Jahrhunderts sind, denn unter dem Namen "Leuchtstoffröhren" gibt es sie schon seit Jahrzehnten. Deshalb erscheint es gerechtfertigt, die Begriffe Leuchtstofflampe beziehungsweise -röhre und Energiesparlampe synonym zu gebrauchen.
