Technik, Stoffauswahl und Dynamik der 3D-Modelle

Screenshots veranschaulichen die Möglichkeiten zur Schaffung einer Grundlage für das Verständnis von Struktur und Reaktion mithilfe von 3D-Modellen.

Hinweise zur Technik

Die hier vorgestellten und für den Unterricht konzipierten Online-Angebote der Website "Chemie interaktiv" zur Darstellung von 3D-Molekülen wurden mit dem Open-Source-Tool Jmol entwickelt. Zur Nutzung der Angebote benötigen Sie lediglich das kostenlose Plugin Java Runtime Environment. Die präsentierten Moleküle lassen sich im Browser in drei Dimensionen mit der Maus beliebig drehen und wenden. "Chemie interaktiv" bietet vier verschiedene Möglichkeiten, die Moleküle zu präsentieren:

  • Viewer A: Projektion eines Moleküls in einer quadratischen Präsentationsfläche.
  • Viewer B: Projektion eines lang gestreckten Moleküls in einer rechteckigen, horizontalen Präsentationsfläche, zum Beispiel für die Darstellung eines Phospholipids.
  • Viewer C: Projektion und Vergleich von zwei Molekülen in übereinander liegenden Präsentationsflächen.
  • Viewer D: Projektion und Vergleich von zwei nebeneinander liegenden Molekülen.

Über Buttons oberhalb der 3D-Modelle (siehe Abb. 1) kann zwischen den verschiedenen Viewern (A-D) gewechselt werden. Nach einem Wechsel müssen die Moleküle neu ausgewählt werden.

Stoffauswahl

Das Angebot der auswählbaren Moleküle wird kontinuierlich ergänzt. Zurzeit stehen neben Alkanen (Methan bis Decan) einige Alkohole (unter anderem die Isomere von Propanol und Butanol), einfache Aldehyde (Methanal bis Propanal), Propanon, einige Carbonsäuren (zum Beispiel die Enantiomere der Milchsäure) sowie einige Biomoleküle (Chlorophyll a, beta-Carotin, Cholesterin, Phospholipid) und anorganische Verbindungen zur Verfügung (unter anderem einige Säuren und Gase).

Dynamik der 3D-Modelle

Modellwechsel

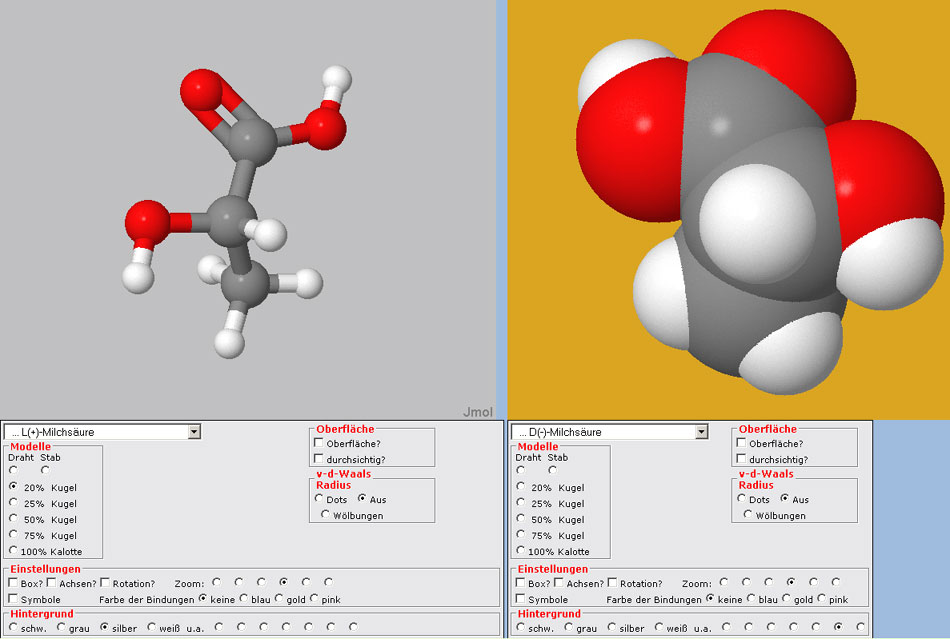

Die Moleküle werden, nachdem sie über das Pull-down-Menü zur Stoffauswahl ausgewählt wurden, zunächst im Kugelstäbchen-Modell dargestellt. Über das Menü lassen sie sich in komplett ausgefüllte Raummodelle (Kalotten-Modelle) umwandeln oder auch nur als Draht- oder Stab-Modell darstellen. Um die Vielfalt der Möglichkeiten darzustellen, zeigt Abb. 1 (Platzhalter bitte anklicken) ein Modell der L-Milchsäure im Kugelstäbchen- und ein Modell der D-Milchsäure im "75 Prozent Kalotten-Modell". Zudem stehen viele weitere Funktionen zur Verfügung, zum Beispiel die Möglichkeit zur Wahl der Hintergrundfarben oder die Darstellung der van-der-Waals-Radien durch "Dots" (hierfür empfiehlt sich ein schwarzer Hintergrund).

Struktur - Eigenschaft - Funktion

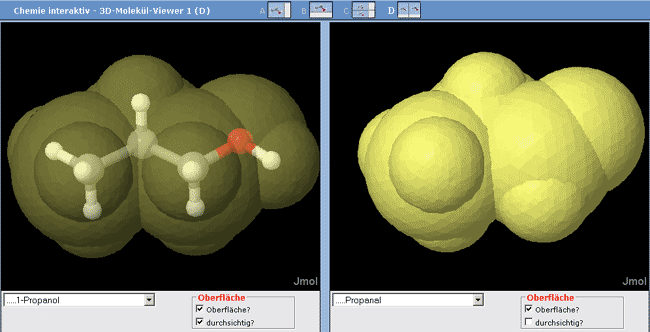

Durch den Wechsel vom Kugelstäbchen- zum Kalotten-Modell wird den Schülerinnen und Schülern bewusst, dass die Moleküle nicht einfach nur aus kleinen Kugeln und Stäbchen (als Abstandshalter), sondern aus nebeneinander liegenden, sich durchdringenden Atomen (Kalotten) bestehen und dadurch eine charakteristische Moleküloberfläche erhalten. Abb. 2 (Platzhalter bitte anklicken) zeigt Darstellungen von 1-Propanol und Propanal im "Oberflächen-Modus", 1-Propanol zusätzlich mit durchscheinendem Kugelstäbchen-Modell. Die Überführung zweidimensionaler Strukturformeln an der Tafel in charakteristische Oberflächen in der 3D-Projektion schafft eine Grundlage für das Verständnis chemischer Reaktionen (zum Beispiel Exposition funktioneller Gruppen, Polarisierungen und Landungsverteilungen in Molekülen) sowie für biologisch-physiologische Vorgänge im Zellgeschehen (enzymatische Reaktionen, membrangebundene Reaktionen, Rezeptorbindungen, hydrophile oder lipophile Eigenschaften) oder im gesamten Organismus (Hormonwirkungen an Zielorganen, Antigen-Antikörperreaktionen).
