Inhalte und Einsatz der Lernumgebung "Ökosystem Wald: kleiner Käfer, großer Schädling"

Hier erhalten Sie Hinweise zum Aufbau der Lernumgebung "Ökosystem Wald: kleiner Käfer, großer Schädling". Die Abbildungen veranschaulichen die Funktionen und die interaktiven Übungen zu den Themenfeldern "invasive Arten" und "Waldökosystem".

Aufbau und Einsatz der Lernumgebung

Computereinsatz und technische Voraussetzungen

Die Unterrichtseinheit "Okösystem Wald: kleiner Käfer, großer Schädling" bedient sich der Möglichkeiten des Computers, um die Thematik durch Animation und Interaktion zu vermitteln. Den Lernenden wird der Computer nicht als reines Informations- und Unterhaltungsgerät, sondern als nützliches Werkzeug nähergebracht.

Die interaktive Lernumgebung ist ohne weiteren Installationsaufwand lauffähig. Auf Windows-Rechnern wird das Modul durch Ausführen der Datei "Kleiner_Käfer_großer_Schädling.exe" gestartet. Unter anderen Betriebssystemen wird die Datei "Kleiner_Käfer_großer_Schädling.html" in einem Webbrowser geöffnet. Hierfür wird der Adobe Flash Player benötigt. Wichtig ist in beiden Fällen, dass die heruntergeladene Ordnerstruktur erhalten bleibt.

Eigenschaften und Nutzerführung

Abb. 1: Navigationsleiste des Lernmoduls

Der jeweils aktivierte Bereich wird auf der unteren Leiste der Lernumgebung eingeblendet (Abbildung 1). Während der erste Teil einen Einblick in die Thematik liefert und eine übergeordnete Aufgabenstellung benennt, gliedert sich der Rest des Moduls in zwei Sequenzen: Der erste Teil bietet Hintergrundinformationen zum Thema "Ökosystem Wald". Im zweiten Teil werden die Schüler aktiv und wenden eigenständig Bildbearbeitungsmethoden zur Lösung von entsprechenden Aufgaben an.

Den Abschluss eines jeden Bereichs bildet ein Quiz. Erst nach dem Bestehen dieser kleinen Übung wird der folgende Teil der Lernumgebung zugänglich und erscheint in der Seitenleiste. Danach ist auch ein Springen zwischen den Teilbereichen möglich.

Inhalte im Überblick

1. Einleitung

Nach dem Start des Lernmoduls sehen die Schülerinnen und Schüler einen Einführungskasten, der kurz in das Thema "Invasive Arten" einleitet und den Aufbau der Lernsequenz erklärt. Das Bild zeigt deutlich die Schäden, die der Bergkiefernkäfer in Colorado (USA) verursacht hat.

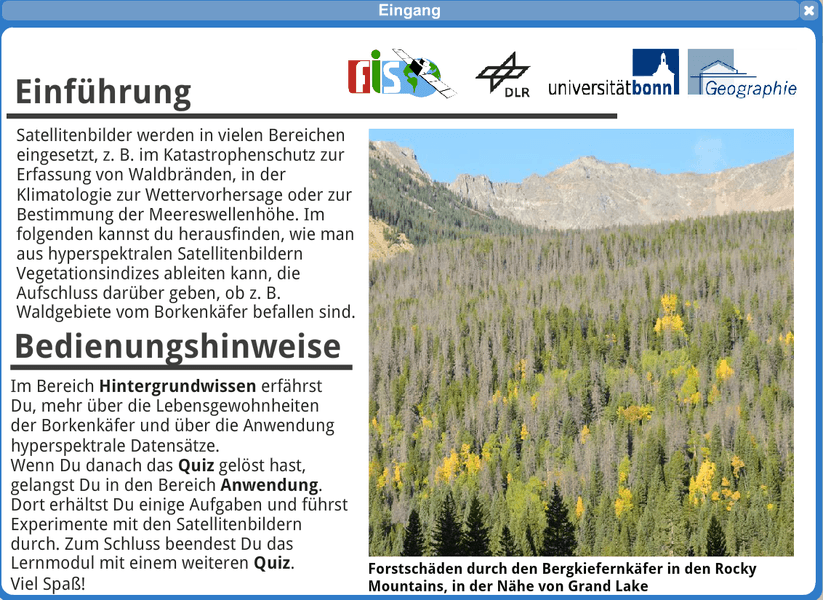

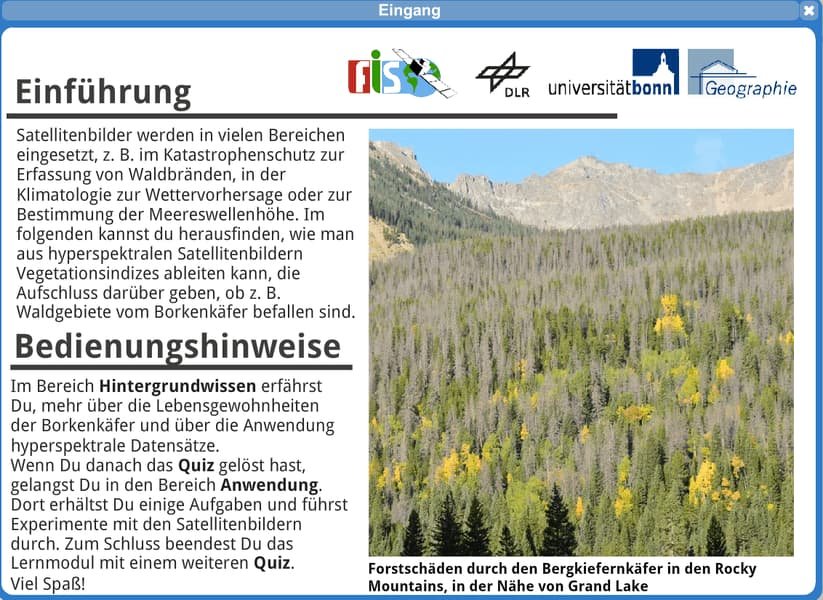

Abb. 2: Einführung in das Lernmodul mit Forstschäden verursacht durch den Bergkiefernkäfer

Der erste Teil des Lernmoduls legt als Hintergrundwissen die Grundlagen für die spätere Arbeit mit den Satellitenbildern im zweiten Modulteil. In diesem Teil werden grundlegende Inhalte vermittelt, wie zum Beispiel der Unterschied zwischen multispektralen Satellitenbildern - sie enthalten nur wenige Kanäle, die bestimmte Spektralbereiche repräsentieren - und hyperspektralen Bildern, die weit über hundert verschiedene Kanäle umfassen können. So ist es mit der hyperspektralen Fernerkundung beispielsweise möglich, den Wasser- und Chlorophyllgehalts in Blättern aus dem All zu bestimmen.

Nach dieser Einführung in die Fernerkundung erhalten die Schülerinnen und Schüler einen Überblick über die Lebensgewohnheiten und die systematische Einordnung des Bergkiefernkäfers. Ferner wird der Aufbau der Sprossachse von Nadelbäumen kurz erklärt. Dies ist wichtig, da die Schülerinnen und Schüler nur so nachvollziehen können, warum ein Käferbefall zum Absterben des Baumes führt.

2. Der Käfer im Satellitenbild

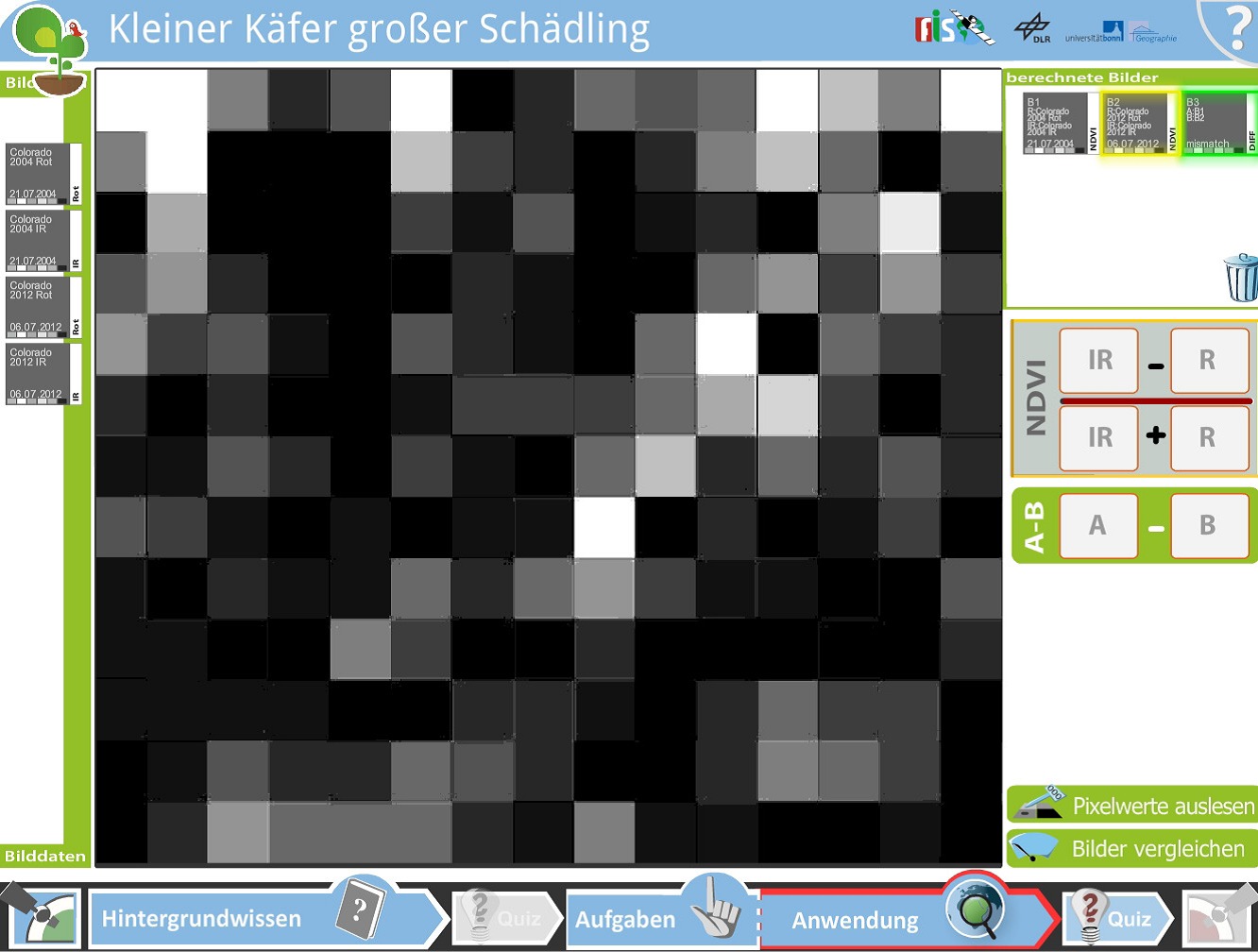

Abb. 3: Das Differenzbild der beiden NDVI-Bilder. Die grauen Pixel zeigen die Veränderungen durch den Bergkiefernkäfer an.

Im zweiten Modulteil stehen den Schülerinnen und Schülern mehrere Einzelbilder zur Verfügung, die verschiedene Kanäle repräsentieren. Die aufgenommenen Szenen zeigen das Gebiet rund um den Grand Lake (Rocky Mountain National Park Colorado USA). Die Bilder stammen vom amerikanischen Satellitensensor Hyperion EO-1. Ein Pixel deckt 90 qm ab; man kann also nicht viel erkennen. Erst durch die Berechnung des Vegetationsindex NDVI wird deutlich, wo gesunde Pflanzen zu finden sind: Besonders hohe NDVI-Werte deuten auf einen guten Gesundheitszustand der Vegetation hin. Durch den Käferbefall vertrocknen die Bäume und sterben sukzessive ab. Dieser Prozess geht mit einer Abnahme des Chlorophyllgehalts und somit des NDVI einher. Diese Veränderungen lassen sich gut im Satellitenbild erkennen.

Es stehen insgesamt zwei EO-1 Hyperion-Bilder mit jeweils zwei Kanälen für das Jahr 2004 und 2012 zur Verfügung. Die Schülerinnen und Schüler sollen sich in einem ersten Schritt mit den ungewöhnlichen Aufnahmen vertraut machen. In einem zweiten Schritt sollen sie die NDVI-Werte innerhalb der Waldgebiete berechnen und vergleichen. Dazu können sie die Differenz zwischen den beiden NDVI-Bildern (2004 und 2012) berechnen.

Abschließend können sie Waldgebiete identifizieren, in denen sich der NDVI-Wert signifikant verändert hat (weiße Flächen). Die Schülerinnen und Schüler können so relativ einfach vom Käfer befallene Flächen ausmachen und quantifizieren. Ziel ist es, dass sie lernen, die im Differenzbild enthaltenen abstrakten Informationen einem konkreten Prozess (Käferbefall) zuzuordnen.

Haben die Schülerinnen und Schüler die Veränderungsdetektion durchgeführt und die gestellten Aufgaben beantwortet, können sie durch Beantworten der Fragen im zweiten Quiz die Bearbeitung des Moduls abschließen.
